APARAT EKG

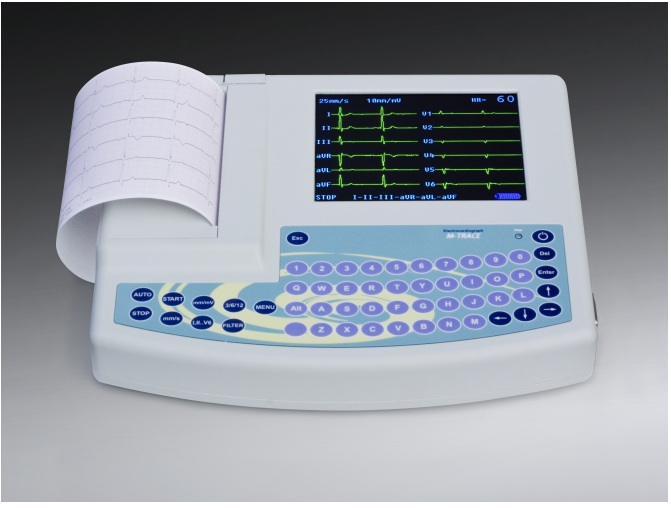

Aparat ekg M-TRACE
M-TRACE 12 kanałowy aparat EKG cena z interpretacją
Opis aparatu EKG M-TRACE:
• Zapis jednoczasowy - 3/6/12 kanałów
• Szerokość zapisu - 112mm
• Zewnętrzna drukarka USB
• Wyświetlacz - 5,7" graficzny kolorowy TFT 320x240
• Cyfrowa filtracja zakłóceń - 2,5/5/10/20 mm/mV
• Analiza i interpretacja - HES zgodna z EN 60601-2-51
• Wewnętrzna pamięć - 100 badań
• Klawiatura alfanumeryczna
• Detekcja impulsów stymulatora
• Automatyczna regulacja linii izoelektrycznej
• Ciągły pomiar częstości akcji serca (HR)
• Akustyczna sygnalizacja wykrytych pobudzeń
• Proste zakładanie papieru (easy load)
• Zapis kopii badania na zewnętrznym nośniku (PENDRIVE) w standardzie EN 1064 (ECG-SCP)
• Sygnalizacja złego kontaktu poszczególnych elektrod
• Dostępne wersje w językach narodowych
• CMMR - 100dB
• Częstotliwość próbkowania - 1000Hz
• Przetwornik - 12bit
• Rozdzielczość - 2,5uV/bit
• Impedancja wejściowa - 10M
• Zakres wysterowania - 10mVpp
• Pasmo przenoszenia - 0,05 - 150 Hz
• Odprowadzenia - 12 standardowych / Cabrera
• Obwody wejściowe - pływające, zabezpieczone przed impulsem defibrylującym CF
• Zasilanie - 90-240V, 50/60Hz
• Wewnętrzny akumulator - 2200mAh Li-jon
• Pobór mocy - 30VA
• Wymiary aparatu - 260x220x52mm
• Waga - 1,8kg
Wyposażenie standardowe
elektrody klamrowe 4 szt.
elektrody przyssawkowe 6 szt.
kabel EKG 1 szt.
kabel zasilający 1 szt.
papier EKG 112 mm 1 szt.
żel do EKG 1 szt.
instrukcja obsługi w języku polskim 1 szt.
Aparat ekg ECG600G
Charakterystyka i podstawowe parametry
- 6 kanałowe jednoczesnewyświetlanie krzywych EKG, cyfrowy procesor sygnałowy kolorowy dotykowy wyświetlacz o wysokiej rozdzielczości (800x400) i wysokim kontraście zapewnia doskonałe wyświetlanie krzywych EKG i innych informacji
- filtry: sieciowy, EMG oraz filtr bazowy
- urządzenie umożliwia jednoczesne wyświetlanie 3/6 kanałów EKG, stan druku, czułość, szybkość, filtry i inne aparat wyposażony jest w klawiaturę funkcyjną (m.in.: start/stop, wydruk, klawisze nawigacyjne) oraz pełną klawiaturę dotykową
- posiada szeroki zakres formatów wydruków 2x6+1 (rytm wiodący), 2x6, 3x4, 3x4+1 (rytm wiodący), 4x3, 4x3+1 (rytm wiodący), 6x2, 6x2+1 (rytm wiodący)
- w trybie podglądu można oglądać zapisane krzywe, dokonane auto-analizy i auto-interpretacje EKG i wnioski z auto-interpretacji (ostateczna interpretacja EKG w gestii lekarza)
- urządzenie posiada interfejs w języku polskim
- port USB ( umożliwia eksport badań na pamięć zawnętrzną, z możliwocią podłączenia do komputera)
- urządzenie posiada wbudowaną bateria litowo-polimerowa zapewnia zasilanie na 150 badań i 90 minut ciągłego drukowania
- wbudowana pamięć na 1000 badań
- zasilanie: AC: 100V-240V, 50/60Hz DC: 7.4V, 3700 mAh – akumulator litowo-polimerowy
- bezpieczeństwo: I klasa z częścią aplikacyjną CF
Dodatkowe opcje
- możliwość podłączenia do komputera poprzez port USB
- oprogramowanie komputerowe z rozszerzoną analizą EKG
Wydruk
- rodzaj drukarki: termiczna
- rodzaj papieru: 110 mm (szer.) x 20 m (długość papieru w rolce) papier do szybkich wydruków termicznych
prędkość wydruku:
- automatyczne nagrywanie – 25 mm/s, 50 mm/s, błąd +/- 5 %
- nagrywanie rytmu – 25 mm/s, 50 mm/s, błąd +/- 5 %
- tryb ręczny – 5 mm/s, 6.25 mm/s, 10 mm/s, 12.5 mm/s, 25 mm/s, 50 mm/s, 100 mm/s, błąd +/- 5 %
Parametry fizyczne
- wymiary: 315 x 215 x 92 mm (dł. x szer. x wys.)
- waga: ok 1,7 kg
Aparat EKG CMS300G
Aparat EKG CMS300G posiada 3.5" kolorowy wyświetlacz monitorujący ciągły zapis fal EKG, pozwala na sprawdzenie fal na ekranie monitoraao pozwala zaoszczędzić papier oraz zaobserwować błędy w podłączeniu ssawek. Dzięki 12 kanałowym pomiarze, cyfrowym procesorze sygnałowym aparat 300G otrzymuje wyższej jakości wykresy EKG wykorzystując przy tym filtry AC, EMG oraz filtru bazowego. Aparat umożliwia jednoczesne wyświetlanie 3/6/12 kanałów EKG, stan druku, czułość, szybkość i filtr. Szeroki zakres form druku z głównego panelu. Aparat posiada funkcje auto-analizy i auto-interpretacji na końcu pomiaru. Wbudowana bateria litowo-polimerowa umożliwia wykonanie 150 badań. Pamięć aparatu umożliwia zapis ponad 1000 przypadków, ułatwiając lekarzowi przywołanie badania.
Umożliwia
jednoczesne wyświetlanie 3/6/12 odprowadzeń zapisu EKG na wbudowanym
wyświetlaczu.
Wbudowana klawiatura funkcyjna do obsługi urządzenia
Wbudowana pamięć o pojemności 1000 badań.
Zapis danych na papierze termicznym o szerokości 80mm.
Zapis automatyczny: format zapisu, tryb automatyczny, automatyczna
zmiana odprowadzeń,
Zapis rytmu: format zapisu rytmu, w trybie zapisu rytmu, automatyczny
pomiar i analiza. Zapis ręczny: format zapisu, ręczna zmiana
odprowadzeń.
CMS300G posiada: Formaty drukowania: 4x3, 3x4 + 1, 3x4, 2x6 + 1, 2x6,
3-2+1, 3-2 , 1x12 + 1, 1x12, rytm 4, rytm 3 i rytm 2 itp.
Prędkość wydruku:
Zapis automatyczny: 25mm/s, 50mm/s,
błąd:+/-5%
Zapis rytmu: 25mm/s, 50mm/s, błąd:+/-5%
Zapis ręczny: 5mm/s, 6.25mm/s, 10mm/s,
12.5mm/s, 25mm/s, 50mm/s, błąd:+/-5%
Czułość: 5,10,20,40mm/mV, błąd:+/-5%, Standardowa czułość
10mm/mV+/-0.2mm/mV.
CMS300G posiada: Filtry cyfrowe dla uzyskania jak najlepszej jakości
sygnału, bez zakłóceń:
CMS300G posiada: Filtr sieciowy w celu otrzymania wyższej jakość
krzywych EKG.
CMS300G posiada: Filtr interferencji EMG : 35Hz(-3dB).
Zasilanie sieciowe 110/220V, 50/60Hz lub wbudowany akumulator litowy.
Wbudowana bateria pozwala na 10 godzin działania aparatu, druk 260
sztuk zapis EKG i drukowania 3h bez przerwy.
Polski interfejs i polskie menu
Zabezpieczenie przed impulsem defibrylującym.
Współczynnik tłumienia sygnału sumacyjnego CMRR:
>60dB, >100dB(przy włączonej filtracji)
Typ ochrony: Class I, Typ CF, obwód ochronny przed impulsem
defibrylującym i stymulującym.
Waga netto: 2.25kg. Wymiary:
315mm(L)×215mm(W)×77mm(H).,
Aparat EKG
Badania
EKG
wykonuje się za pomocą aparatu EKG.
Pacjent musi być w pozycji leżącej powinien
mieć odkrytą klatkę piersiową oraz kończyny. Elektrody mocuje się na
kończynach
górnych i dolnych oraz klatce piersiowej przy pomocy
specjalnych uchwytów lub
przyssawek. Przy standardowym badaniu EKG, za pomocą aparatu EKG,
umieszcza się
sześć elektrod na klatce piersiowej oraz po jednej elektrodzie na
każdej z
kończyn pacjenta. Każda elektroda ma swój kolor i
oznaczenie, umożliwia to
założenie jej w określonym miejscu i kolejności. Ważne jest dobre
przyleganie elektrod, uzyskujemy je za pomocą żelu lub
wody. Żel którym smaruje się skórę przed
założeniem elektrod zwiększa przewodzenie pobudzeń elektrycznych.
Badanie EKG – elektrokardiogram, to zarejestrowana aktywność elektryczna serca przy pomocy aparatu EKG. Jest zupełnie nieinwazyjne i bezbolesne. Pozwala ono na ocenę rytmu i częstości pracy serca oraz umożliwia wykrycie uszkodzenia mięśnia sercowego aparat ekg .
